项目说明:

山西抛丸机-宝鸡抛丸机-自动抛丸机-履带式抛丸机

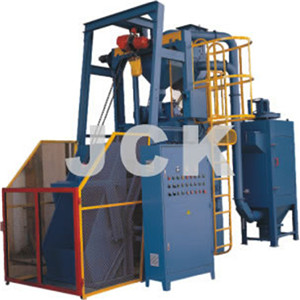

吉川履带式抛丸机介绍
机器的适用范围及其特点
JCK-QPL280SL型履带(自动上下料)式抛丸强化清理机，适用于对各种零件表面清理，抛丸清理后表面质量能够达到Sa2.5。
凡各种金属铸件表面粘砂清理，黑色金属零件的表面除锈，冲压件表面毛刺和毛边的倒钝，锻件和热处理工件的表面处理以及弹簧表面氧化皮清除和表面的粒细化等均可通过该系列设备的抛丸强化工艺来实现。其应用范围极广，主要有铸造厂、热处理厂、电机厂、机床配件厂、自行车零件厂、动力机厂、汽车配件厂、摩托车配件厂、有色金属压铸厂等。经抛丸处理后的工件可获得很好的材料本色，也可成为金属零件表面发黑、发蓝、钝化等工艺的前道工序，同时又可为电镀、油漆等涂饰提供良好的基面。通过本机器抛丸处理后工件可减少拉应力，同时使表面晶粒细化，从而使工件表面强化，增加其使用寿命。
按客户需求本机带有自动上料机构和抛丸室门自动开关机构。输送带输送机构进行传输。实现上下料(工件)机械化，减轻操作人员劳动强度。
履带式抛丸机工作噪音小，尘埃少，生产效率高，同时弹丸可自动回收利用，耗料少，成本低，是现代企业理想的表面处理设备。


二）、履带抛丸机机器主要技术参数
抛丸室尺寸：               φ900×1200mm
有效工作容积：              0.3m³
设备装载量：                450kg/批次
工件单件重量：               15kg
抛丸器电机功率：             11 kW
抛丸器最大抛丸量：          200kg/min
抛丸所需时间：              10~15min
提升分离量：                17t/h
提升机电机功率：            1.1kW
履带传动功率：              2.2kW
除尘风量：                 4500m³/h
除尘风机电机功率：         5.5kW
除尘效果：                 80mg/m³
压缩空气：
   压缩空气消耗量：     1m³/min
   压缩空气压力：       5～7Mpa
开门方式：                 电动
开门减速机功率             0.55kW
工件上料方式：             自动
工件上料环链葫芦电机功率： 1.5kW
工件下料方式：             自动下料，橡胶输送带输送
工件下料输送机构：         1.5kW
噪音：                <90分贝(JB/T8355-96)
总功率：                  21.85kW
外形尺寸：          3600×2400×4500mm(不包括除尘器、含出料输送)
重量：                     4500kg
备注：本公司保留对以上参数更改优化的权利！

三、履带抛丸机机器的主要结构及工作原理
主要结构：JCK-QPL280SL型履带(自动上下料)式抛丸清理机主要有抛丸清理室、抛丸器、丸砂提升分离机构、除尘系统、开门机构、工件上料机构、翻板机构、电器控制系统和下料输送机构等组成。
1、抛丸清理室
用钢结构焊接而成 ，驱动滚筒、前部滚筒、调整滚筒、侧盘及履带安装在室内形成抛丸室。
2、抛丸器
抛丸器主要由叶轮、叶片、分丸轮、定向套、轴承座、主轴等主要零件组成。
3、丸砂提升分离机构
丸砂提升分离机构由提升机、分离器组成。
4、除尘系统
