项目说明:

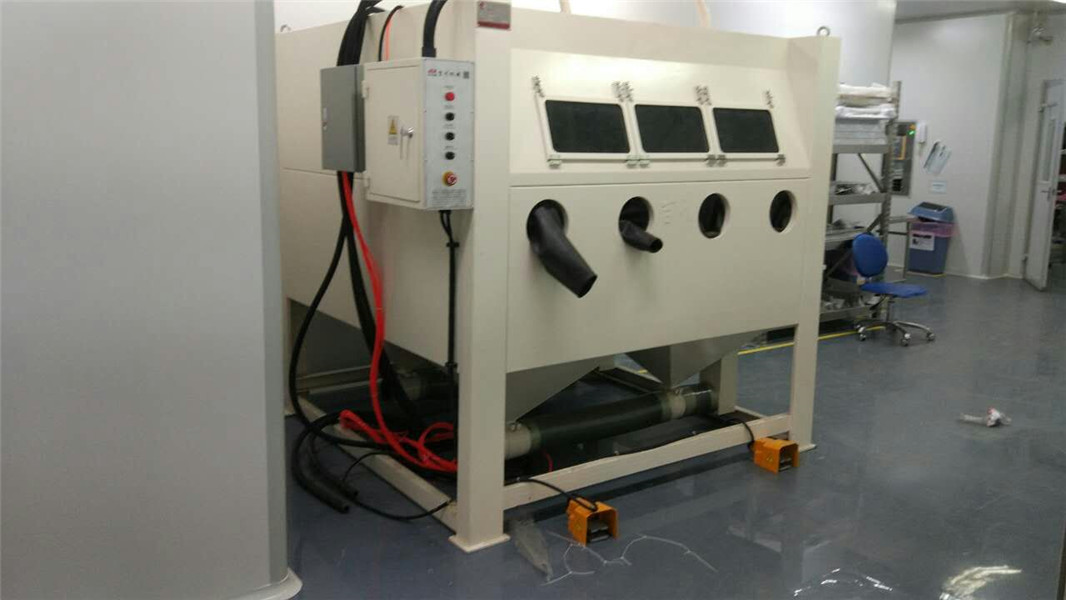

河北双枪手动加压喷砂机 喷丸机
廊坊喷砂机 保定喷砂机 喷丸机 石家庄喷砂机方案介绍

河北喷丸机用途
    本机是以磨料为介质,以压缩空气为动力,在加压罐体内混合加压后,对固体类工件表面进行喷射加工的喷砂设备。

     本机适用以下类型工件的表面加工:

  1. 适用于干式喷砂加工;
  2. 适用于圆管形工件和中型零件的单件批量喷砂加工;
  3. 清理热处理件、焊接件、铸件、锻件等表面的氧化皮等,清理质量可以达到Sa3级;
  4. 清理机加工件的微毛刺、表面残留物等;
  5. 工件喷涂、电镀前的表面预处理加工,可获得活性表面,提高喷涂、电镀层的除着力;
  6. 玻璃表面喷绘、雕刻;
  7. 可以在一定范围内增加或减小工件表面的粗糙度Ra值;
  8. 改变工件表面的应力状态,能提高零件的耐磨性和疲劳强度;
  9. 改善运动配合偶件的润滑条件,能降低运动配合偶件的运动噪音等;
  10. 也适用于旧机大件的翻新处理。



  1. 适用工作条件
1) 环境条件:本机应在环境温度为-10~+45℃,相对湿度不大于85%的环境条件下正常工作;
2) 电源条件:单相交流电源、380v、50Hz,本机最大功率5KW
3) 气源条件:压缩空气进入本机后,由压力调节器调节压力(4~7bar),并装有压力表显示其数值(要求用户提供压力7bar以上,流量3m3/min的干燥压缩空气)。

用户使用现场应具备上述条件

  1. 特点
1) 本机配备的滤芯式除尘器,需要定时清灰,方可保证除尘机组的功效,能够更有效地控制粉尘对环境的污染和对工人健康的危害;
2) 本机可直接安装在生产线上使用,既节省生产占地面积,又提高效率;
 3) 操作方式灵活,工艺参数可变,能适应不同材质,不同精度的清理和光饰加工要求;
4) 磨料循环使用,消耗量小;
5) 主要零部件使用寿命长,且便于维修;
6) 工作条件比较舒适,机器噪声低于90分贝。

  1. 外形尺寸3700(L)×2200(W)×2250(H)mm。(图纸附后)


  1. 结构配置参数
主机尺寸:1600*1400*2250
  1. 手动加压式喷枪:1把、喷嘴直径Φ8mm
  1. 手动吹尘气枪:1把;
  2. 加压罐:1套;
  3. 滤芯除尘器:1套
  4. 台机架:1套



  1. 电气设备及参数:要求电源380V-50HZ。风机功率为3.3KW ,总功率5KW
注:总功率不包括用户自备空气压缩系统功率。



1.5.3    磨料:
          根据不同的工件采用不同的磨料,粒度和用量的大小根据工件工艺的要求来定。本公司提供的磨料有:
1.玻璃珠,其规格为36#、46#、60#、80#、100#、120#、150#、180#等;
2.棕刚玉,其规格为46#、60#、80#、100#、120#、150#、180#等;
3.白刚玉,其规格为46#、60#、80#、100#、120#、150#、180#等;
4.黑刚玉,其规格为46#、60#、80#、100#、120#、150#、180#等;
1.5.4    压缩空气耗气量
 1)    喷枪工作气压(开机后的压缩空气表压):0.4~0.7MPa;
 2)     单枪耗气量:约为2~3m3/min;
 3)     整机耗气量:约为2~3m3/min;
 4)     压缩空气气源推荐参数:气源压力为0.7~0.8MPa,排气量不小于3m3/min[指标准状态(20℃、101.325kPa)下的空气体积流量]

2   工作原理
         如下图所示,本机是以磨料为工作介质,以压缩空气为动力,磨料和压缩空气在加压罐内加压后,再由砂阀处加速后,将磨料引射到喷枪内喷射到工件表面,达到预期的喷砂加工目的。


  1. 气路工作原理
进入本喷砂机的压缩空气气源分为二路:一路进入加压罐,用于对磨料进行加压,以完成喷砂加工,通过过滤器对压缩空气进行油、水过滤,通过减压阀可调节进入喷枪的压缩空气压力,通过电磁阀控制压缩空气的开启和关闭;一路进入气枪,用于清理工件表面和喷砂舱内的滞砂(积灰)。


  1. 砂路工作原理
磨料预先放置在加压罐中(打开分离器,往内加入50kg磨料),当启动气路电磁阀后,加压罐顶阀浮起,关闭加压罐下砂口,磨料经加压罐内的压缩空气加压后到达下部调砂阀处,经压缩空气加速后喷射出喷枪,即可对工件进行喷砂加工。
  1. 除尘器工作原理
除尘器与本机分离器口用吸尘管连接,当启动除尘风机后,在喷砂机舱内形成负压,外部空气通过进气口补充给喷砂舱,砂料通过回砂管吸入本机的分离器内,通过分离器的效地自动分离,有用的磨料落入加压罐上的积砂料桶内,如此形成了连续的气体循环流动, 在流动气体的作用下,漂浮在喷砂舱内的粉尘随着气流沿连接管路进入除尘机组,经过过滤袋过滤后,灰尘通过脉冲气流的振动落入集灰斗,经过过滤后的洁净空气通过除尘风机排风口排出。
