山东喷砂机 青岛喷砂机 自动转盘水喷砂机
JCK-ZP1618W-8GW-8A型
全自动转盘式水喷砂机
目 录
前言…………………………………………………………………………………….…3
一、方案概述.................................................................................................................... 4
二、主要技术参数............................................................................................................ 4
三、设计参照国家标准和规范......................................................................................... 5
四、设备设计特点 .......................................................................................................... 6
五、工作方式及工作流程 ............................................................................................. 6
六、设备组成及各系统功能介绍.....................................................................................7
七、用户自备项目 .......................................................................................................... 13
八、设备消耗压缩空气明细表………………………………………………………..13
九、安装、调试与验收................................................................................................... 14
十、质量保证.................................................................................................................... 14
十一、人员培训及售后服务............................................................................................ 14
十二、设备供货一览表.................................................................................................... 15
十三、主要外购件品牌及产地........................................................................................ 15
十四、随机技术文件.........................................................................................................16
十五、设计生产制造周期............................................................................................... 16
十六、方案设计图（附图）............................................................................................16
前 言
新材料、新工艺
我们一贯致力于采用新材料、新工艺，以提高我们的清理设备的品质：
¯ 组成设备的各钢板、型材或构件进行表面除锈后喷保养底漆面漆。
¯ 设备整体在公司内安装调试，并在公司厂内负荷试车，保证出货品质。
¯ 电气元件全部采用国内外优质产品。
¯ 喷砂舱内直接喷射或反弹击打部位均采用悬挂耐磨橡胶板防护，维护方便。
技术服务及技术培训
设备在需方安装调试完毕，由供方技术人员对用户设备操作及维护人员进行
全面的免费技术培训及使用维修保养培训。
质量承诺
² 在质保期内，凡因正常使用出现的电气控制及机械部分的故障及损坏件，包修包换（易损件除外）；
² 设备安装调试完毕后，由供方技术人员对用户设备操作及维护人员进行全面的技术培训及使用维修保养培训；
² 产品在质保期内，售后服务实行“即时”答复，用户与我公司售后服务办 联系（全国统一客服电话400-716-2716）1时内电复，及时派出人员进行技术服务，12小时内保证专业维修人员到场。
备件及专用工具
公司拥有庞大的零部件成品库，如喷枪总成及耐磨件等，常年为国内外用户提供设备维修、保养所需零配件，用户可直接来电来函与公司配件销售部联系（全国统一客服电话400-716-2716），如用户急需，公司保证及时将所需零配件送到用户厂内。
工期责任承诺、控制措施及实施计划
供方严格遵守合同及技术协议之规定，保证工期。
本公司将严格按ISO9001的标准执行整个合同，合同签订，组成由总经办、工程技术部、业务部、生产部、物控部、质检部精干人员参加的质量、工期监督小组，全面及时的监督整个工期进程，确保保质保量完成。
一． 方案概述：
本公司是一家集表面处理和高新技术研究开发、设计、制造、销售为一体的现代化高科技型企业，同时也是同行业较具规模实力的制造商。

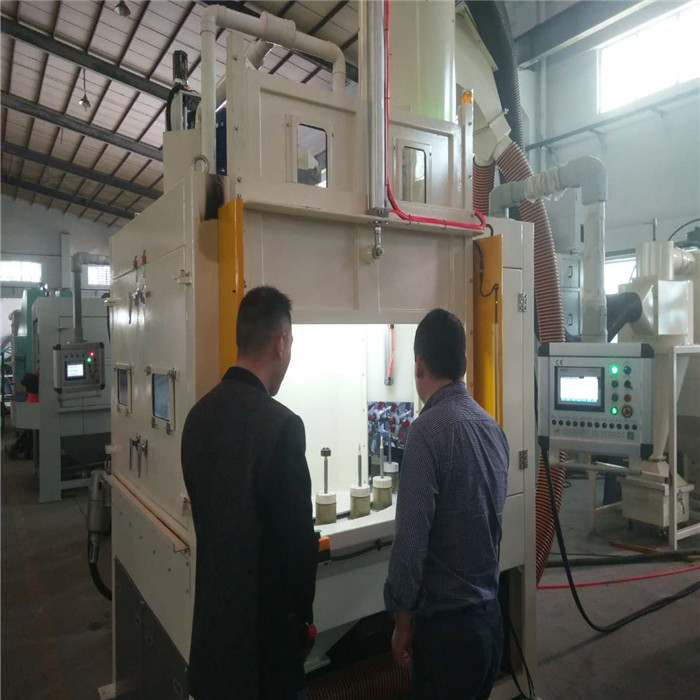

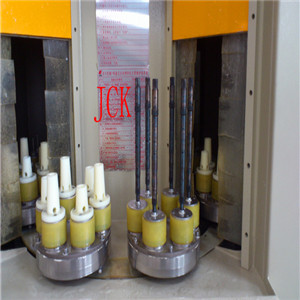

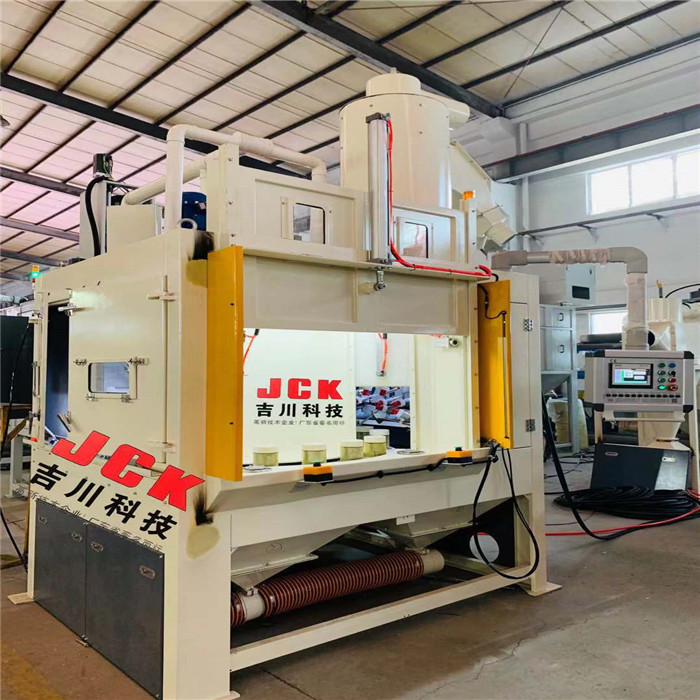

本设备是根据我公司针对转向器类产品和处理要求而专门设计的全自动转盘式水喷砂机，完全适合贵公司所提供的产品要求。根据贵公司对产品质量及喷砂效率的要求，本机共设置8个工件装夹位。大转盘每转动2个工位一停，喷砂舱内共布置8支普压高速喷砂枪，在喷砂区共设置2个工位做为喷砂加工位，即有2个工件在进行喷砂加工，布置8支喷砂枪对工件需喷砂部位喷砂加工。喷枪可根据加工需要，随意调整其喷射角度，并配有喷枪组前后距离调节机构，采用PLC程序化控制，配触摸屏操控面板，自动化程度非常高。
该机由主机、收砂器、水雾分离器、溢流沉淀箱、手动砂水检测器、空气压缩系统（客户自备）、电气系统等组成。本机共配置8支普压高速喷砂枪，加工灵活方便实用。
二．主要技术参数：
2.1工件外形尺寸:Φ200mm*200mm高
2.2适用范围：喷砂清理加工
2.3喷砂舱体尺寸:(长*宽*高)1600*1800*2300(mm)
2.4气源压力：0.5-0.8Mpa
2.5耗气量：1m³/min/每支枪(压力为0.6Mpa时)
2.6除尘器噪声：≤85分贝
2.7电源：380V/50HZ，三相五线制
2.8喷砂效率：自行设定喷砂时间（注：实际效率还需根据具体工件及其工艺要求定，大转盘转动频率0-50Hz）
2.9最大工件重量：≤10Kg（注：其他需根据具体工件外型尺寸定）
2.10输送方式：大小转盘组合承载
2.11除锈等级：Sa2.5～Sa3 (GB8923-1988)
2.12室内照明：采用30W 节能灯1盏
2.13磨料种类： 40#-180#刚玉类非金属磨料，与水按1:5混合
2.14磨液泵：4Kw
2.15 除水雾风机：1.5Kw
2.16 喷砂室设喷淋冲洗（粗洗）机构，冲洗喷砂作业残留工件的磨液。喷砂舱体外配手动冲洗枪1支，主要用于调试、维护用
2.17操作人员：1人
2.19 装机功率：约12Kw
三．设计参照国家标准和规范
3.1 JB/T10350-2002 湿式喷砂机标准
3.2 JB/T8355-96 抛喷丸设备通用技术条件
3.3 GB2894-82 安全标志、安全色等要求
3.4 GB1644-91 铸造机械通用技术要求
3.5 GB/T522611-96 工业机械电气设备通用技术条件
3.6 GB/T13288-1991 涂装前钢材表面粗糙度的评定
3.7 GB/12348-90 工业企业界的噪声标准
3.8 GB8923-1988 涂装前钢材表面锈蚀登记和除锈等级
3.9 GB16297-96 大气污染物综合排放标准
3.10 GB7932-1987 气动系统通用技术条件
3.11 GB12801-91 生产过程中安全卫生要求总则
3.12 GB12265-90 机械防护安全距离
3.13 JB/T4709-2000 钢质压力容器焊接工艺评定
3.14 GB/T6988-1997 电器应用文件的编制第一部分一般要求。
3.15 GB50171-1992 电器装置工程盘、柜及施工验收规范。
3.16 GB/T1186-1992 压缩空气用橡胶软管（2.5Mpa以下）。
3.17 HG/T2192-1991 喷砂橡胶软管。
3.18 JB/T5364-1991 砂处理、清理设备、涂漆技术条件
3.19 JB/T6331.2-1992 铸造机械噪声的测定方法，声压级测定
3.20 GB8196-87 工业企业防护罩安全要求
