金属3D打印是最前沿和最有潜力的增材制造技术，也是先进制造技术的重要发展方向（金属3D打印产品喷砂机）。研究报告显示，国内金属3D打印企业主要客户集中于航空航天高端装备领域。航空航天领域客户粘性较大，销售费用率相对较低，盈利能力的绝对值以及稳定性往往能够得到可靠保证，因此大多数国内优质企业主要依托于航空航天领域发展并逐渐拓宽市场。

随着国内土地、劳动力等要素成本的快速上涨，资源环境约束进一步增强，我国制造业传统的低成本竞争优势面临着欧美发达国家“再工业化”和发展中国家低成本承接产业转移的“双重挤压”。3D打印与信息网络技术、新材料技术、新设计理念的深度融合，正在给传统制造业带来变革性影响，应用的领域也越来越宽广——从民用的消费品、文化创意产品、建筑的设计到机械制造，都逐步从成形到成熟。

当前，3D打印已不单纯的是技术概念，更重要的是一个生态概念，正不断地向系统化、平台化方向发展。中国工程院院士、西安交通大学教授卢秉恒近日接受采访时表示，在材料、主流工艺与装备、关键零部件、控制软件及各领域工程应用等方面，3D打印已初步形成创新链与产业链，3D打印应用范围极广，未来将大有可为。

但是，另一方面，一项新技术，从研发到应用推广要经历较长时间，需要更多资本的关注，尤其是对于一些技术难度大、投资额较大或回报期比较长的技术或产品而言，从这个角度来讲，3D打印产业还有很长的路要走。毋庸置疑的是，任何产业在发展初期，能够平衡资本、创新与发展的企业往往率先抢占先发优势，形成聚集效应，实现战略布局，而以鑫精合为代表的行业领先企业，正在实现3D打印全产业链覆盖，伴随着产业的发展不断壮大前行。

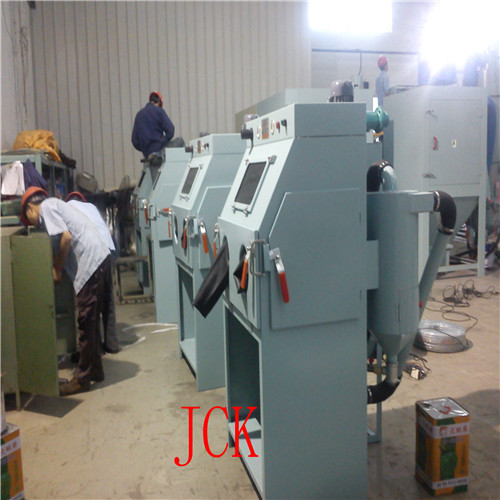

金属3d打印产品喷砂机介绍：

概述
1.1 用途

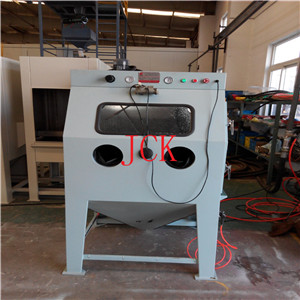

本机是以磨料为介质，以压缩空气为动力，对固体类工件表面进行喷射加工的喷砂设备。

本机适用以下类型工件的表面加工：

适用于干式喷砂（丸）加工；
适用于中小型零件的单件、小批量喷砂（丸）加工；
清理热处理件、焊接件、铸件、锻件等表面的氧化皮等，清理质量可以达到Sa3级；
清理机加工件的微毛刺、表面残留物等；
工件喷涂、电镀前的表面预处理加工，可获得活性表面，提高喷涂、电镀层的除着力；
玻璃表面喷绘、雕刻；
可以在一定范围内增加或减小工件表面的粗糙度Ra值；
改变工件表面的应力状态，能提高零件的耐磨性和疲劳强度；
改善运动配合偶件的润滑条件，能降低运动配合偶件的运动噪音等；
也适用于旧机件的翻新处理。

适用工作条件

1) 环境条件：本机应在环境温度为-10~+45℃，相对湿度不大于85％的环境条件下正常工作；
2) 电源条件：单相交流电源、220v、50Hz，本机最大功率见附表-3；
3) 气源条件：接入本机的压缩空气表压为0.4~0.7MPa,压缩空气流量不小于1m³/min。
用户使用现场应具备上述条件

特点

1) 本机配备的手动式除尘器，需要定时清灰，方可保证除尘机组的功效，能够更有效地控制粉尘对环境的污染和对工人健康的危害；
2) 本机可直接安装在生产线上使用，既节省生产占地面积，又提高效率；
3) 操作方式灵活，工艺参数可变，能适应不同材质，不同精度的清理和光饰加工要求；
4) 磨料循环使用，消耗量小；
5) 主要零部件使用寿命长，且便于维修；
6) 工作条件比较舒适，机器噪声较低。

主要技术数据

1.4.1结构配置参数

喷砂舱外形尺寸：如下图

手动喷枪：1把、喷嘴内径φ8mm、气嘴内径φ4mm；
手动吹尘气枪：1把；
旋风分离器：1套；
除尘器：1套。

1.4. 2电气设备及参数：见下表

尺寸参数机型	除尘风机电机	照明装置	电磁阀	控制电路电压	总功率
9060A	0.37kw、2840r/min 单相、50Hz、220v	1*13w节能灯，单相220v	单相220v	Ac220v, Ac24v	小于等于 0.5kw

注：总功率不包括用户自备空气压缩系统功率。

1.4.3磨料：
        根据不同的工件采用不同的磨料，粒度和用量的大小根据工件工艺的要求来定。本公司提供的磨料有：
1.玻璃珠，其规格为60~320^#；
2.树脂砂，其规格为30~100^#；
3.棕刚玉，其规格为60^~280^#；
4.绿碳化硅，其规格为60^~280^#；
5.黑碳化硅，其规格为60^~280^#；
6.白刚玉，其规格为60^~280^#；
7.黑刚玉，其规格为60^~280^#；
8.核桃壳，其规格为36^~100^#等；

1.4.4压缩空气耗气量
1）    喷枪工作气压（开机后的压缩空气表压）：0.4~0.7MPa;
2)     单枪耗气量：约为0.8~1m³/min;
3)     整机耗气量：约为0.8~1m³/min;
4)     压缩空气气源推荐参数：气源压力为0.7~0.8MPa,排气量不小于1m³/min[指标准状态（20℃、101.325kPa）下的空气体积流量]

2   工作原理
    如下图所示，本机是以磨料为工作介质，以压缩空气为动力，将磨料引射到喷枪内加
     速后喷射到工件表面，达到预期的喷砂加工目的。

气路工作原理

进入干喷砂机的压缩空气气源分为二路：一路进入喷枪，用于对磨料进行引射和加速，
以完成喷砂加工，通过过滤器对压缩空气进行油、水过滤，通过减压阀可调节进入喷枪的压缩空气压力，通过电磁阀控制压缩空气的开启和关闭；一路进入气枪，用于清理工件表面和喷砂舱内的积砂（积灰）。

砂路工作原理

磨料预先放置在分离器磨料储箱中，当启动气路电磁阀后，磨料被引射进入喷枪，进入喷枪的磨料再经压缩空气加速后，即可对工件进行喷砂加工。

除尘器工作原理

除尘器与分离器用吸尘管连接，当启动除尘风机后，在喷砂机舱内形成负压，外部空气通过进气口补充给喷砂舱，然后通过回砂管路进入除尘器，如此形成了连续的气体循环流动，在流动气体的作用下，漂浮在喷砂舱内的粉尘随着气流沿连接管路进入除尘机组，经过过滤袋过滤后，落入集灰斗，过滤后的空气通过除尘风机排到大气；打开除尘箱底部盖板即可收集粉尘。

3 电气系统
3.1 电路图
电气控制原理图：见下图

电气系统及控制

3.2.1   电源及接线
          本机工作电源为交流单相，220v、50Hz,，整机还应有良好的接地保护，进线应不小于1.5mm²的3线电缆，两端压接冷接头。
3.2.2   电气控制

合上电源总开关，电源指示灯亮，表示整机供电正常，打开供气气源，进气气压力表指示气压，调节调压阀，工作气压表随之变化，调整至合适；
扭动旋转开关，开启风机，此时照明灯也随之开启。

主要电器元件明细表：

主要电器元件明细表

序号	图中代号	名称	型号规格	品牌	数量
1	FU	熔断器	20A	正泰	1个
2	SA	旋钮	LA39-A1-11XD/R31	本立	1个
3	TC	变压器	220V/24V 20VA	正泰	1个
4	KA	中间继电器	MKZP-1	正泰	1个
5	SQ	脚踏开关	FS-3-10A	天得	1个
6		调压阀	4分	三和	1个
7		过滤器	4分	三和	1个
8		气压表	φ42 1MP	LIYA	2个
9	TV	电磁阀	ZW-200-20/4分	诺华	1个
10	HLO	指示灯	AD16-22R31	本立	1个
11	EL	照明灯	13W/220V	雷士	1盏
12	M1	单相异步电机	CZR（T）-NKW	九洲风机	1台

4 安装、调试

设备基础、安装条件及安装的技术要求

本机不需要安装地脚，因此对地基无特殊要求，要求地面平整；
按1.2适用工作条件的要求配备好电源和气源；
本机的外接气源采用软管或硬管连接均可，但连接管一定要满足本机气源耐压安全要求；

注意：本机如果采用不符合耐压要求的连接管，可能因爆裂影响人身安全！

安装程序、方法及注意事项
将机器就位，由于不需要安装地脚，机器就位后调平稳就行了；
检查集砂仓和分离器收砂斗是否有杂物，如果有，一定要清理干净；
按照本说明书提供的机器外形图、工作原理图和电气工作原理图将电源和气源以及除尘器的各连接管路接好；
按需要由用户决定，安装连接除尘器顶部排气口的导气管道（通室外或接入工作地点现有的排气管道系统）

注意：请认真阅读相关图形及说明后，明白了再进行安装和连接

调试程序、方法及注意事项

1）通电试验：
A   接通电源开关，电源指示灯亮，同时喷砂舱内照明灯亮，启动除尘风机；
B   按下启停开关按钮，除尘风机停，照明灯灭；
2）喷枪通气试验：
     关闭并锁紧喷砂舱门，轻踩脚踏开关，压缩空气接通喷枪必须喷射出连续稳定的气流。
3）添加磨料：
