山东江苏 浙江手机玻璃屏幕自动水喷砂机

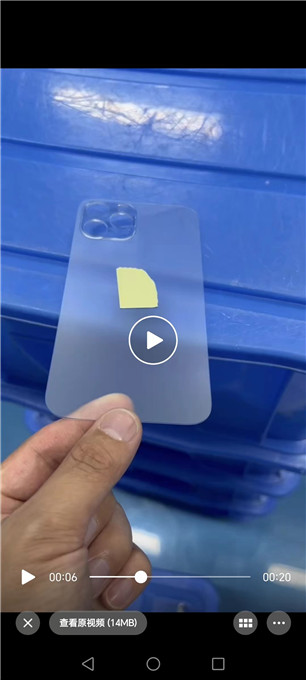

自动通过式水喷砂机喷砂手机玻璃屏幕，确保玻璃屏幕表面喷砂均匀，无条纹。
自动输送式水喷砂机介绍：
供方供货设备类型

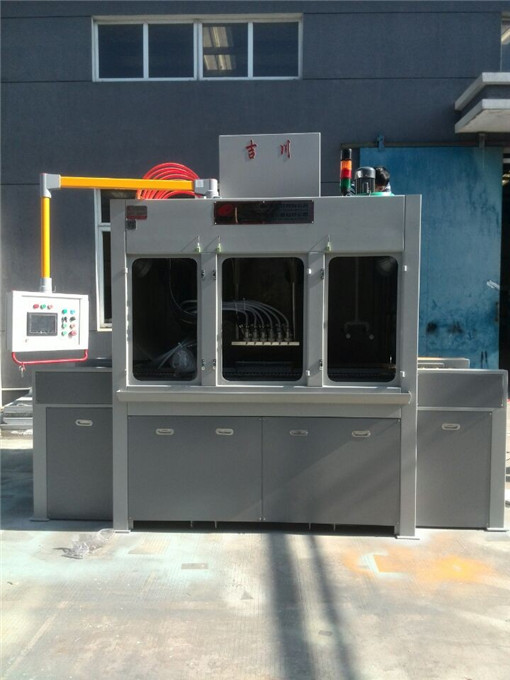

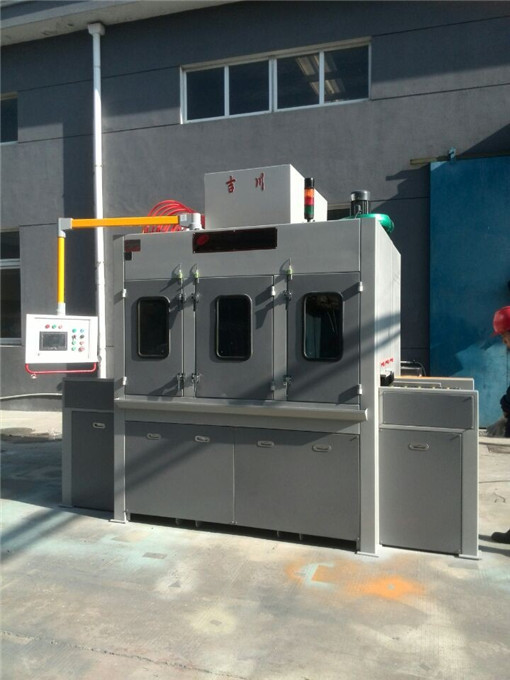

1.设备名称：输送式自动水喷砂机
2.设备型号：JCK-SWP450-12A
3.设备数量：壹台
4.清理形式：人工上下工件，工件自动通过式输送，喷枪移动喷砂加工
二、需方工艺要求
1.加工产品名称：触摸或显示面板玻璃
2.工件规格：277X10X0.4mm、180X35X1.0mm
3.工件材质：玻璃
4.使用磨料:1000目白刚玉
5.喷砂目的：呈现粗糙面，有划砂手感
6.工装治具：工装治具及非喷砂区域防护治具由客户自备
5.质量标准：一次对玻璃切削0.05 -0.15um，粗糙度500-800Nm，紫外光灯照射表面不能有坏点，每1000片玻璃喷砂至少在合格率95%以上
6.加工效率：输送速度最佳160mm/分钟。
三、需方需满足设备使用的环境及公用条件
1.1环境条件：环境气温5～40℃，相对湿度85％以内；
1.2公用条件：
电压：380V±10％，50HZ±1％；
压缩空气气压≤0.8MPa,配减压阀可调；
设备电源中性线与保护线分开，接线型式必须符合中华人民共和国电力行业标准《交流电气装置的接地》（DL/T 621—1997）中TN—S低压系统接地型式要求；
设备在上述工作环境下能长期稳定工作
四、设备的技术参数
4.1可加工最大宽度为400mm(只加工上表面)，可通过最大工件高度为200mm，进出口高度可调节
4.2适用范围：玻璃表面高精度雾化清理加工，上下面都需要加工的工件，加工完一面后需翻面加工另一面
4.3喷砂舱体尺寸:(长*宽*高) 2000*1200*2210(mm)
4.4气源压力：1Mpa
4.5耗气量：1m³/min/每支枪(压力为0.6Mpa时)
4.6噪声：≤90分贝（整机噪音：设备在使用现场摆放正确，客户将设备采用彩钢板隔离后，在设备辊轴输送线进口处测量）
4.7电源：380V/50HZ，三相五线制
4.8输送速度：0.1-1米/分钟以内可调
4.9最大输送重量：≤50Kg
4.10输送方式：辊轴输送+链带式输送（各自均有独立电机驱动，并可调速）
4.11砂泵电机：7.5Kw 配变频器
4.12搅拌泵电机：7.5Kw 配变频器，喷砂作业时高频运行，非喷砂作业时低频运行
4.13室内照明：采用0.06W射灯2盏
4.14磨料：1000目白钢玉
4.15磨料回收方式：重力式回流
4.16 机舱内喷砂区防护方式：过滤板采用定制30mm聚氨酯板防护
导向条采用15mm厚聚氨酯板防护
4.17 喷砂后工件表面清洁方式：采用自来水花洒清洗
4.18 过滤：在喷砂舱砂液斗做抽屉过滤板，过滤板采用80目滤网+Φ3mm筛板组合过滤
4.19 前斗板按照水位高度设置三个1寸排放阀
4.20 砂泵座及底斗板要略微倾斜，底斗板与管口接驳处要平齐或略高，排水管路规范，方便排放
4.21 分砂罐在机舱内端面设有冲洗管，方便冲洗罐内
4.22 喷砂室内前面口左右各装一盏照明灯，保证亮度，方便更换
4.23 喷砂室门密封胶条采用日本进口高柔韧性胶条，保证门的密封性

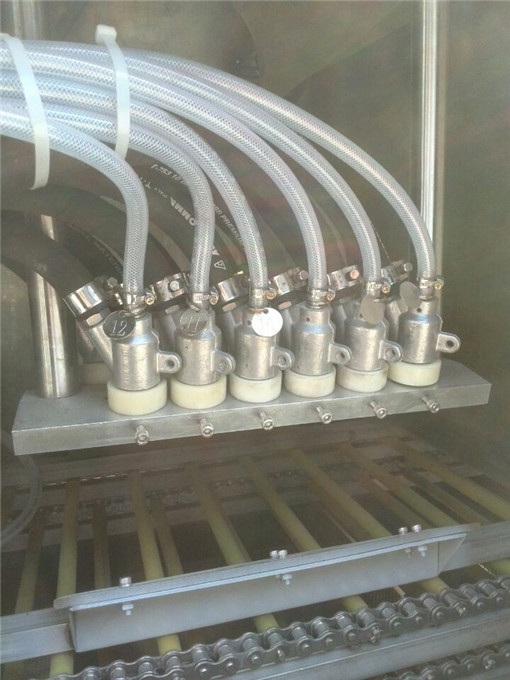

4.24 喷枪组采用移动机构驱动往复平移，顶部滑轨安装自动润滑装置，底部喷枪架方便调高低
4.25 输送线进出口斗板积水可直接回流到主机舱，管口均设有冲洗咀，外部设有球阀，方便将斗内积砂冲回主机舱
4.26 分气管前装有自动节流阀，当只开砂泵不开气时，节流阀自动关闭，防止砂液进入气路
4.27 设有排水雾风机，配合水雾分离器将喷砂时产生的水雾抽出，并回流回主机舱
4.28人员分配：需2人操作(具体根据客户工件大小由客户自行确定)
4.29 整机耗气量12m3/min。
4.30 装机功率：约20Kw（不含所需空压机功率）
