吉川山东单工位自动喷砂机适合模具 汽车配件等较大工件表面清理...
山东单工位自动喷砂机-
一、初步设计
1、 JCK-1515A-T台车手动喷砂机1台,配备1支手动加压喷枪;配备旋风分离器FL400。
2、 滤袋除尘器1台,风机功率为2.2KW;
3、 台车1台,长度2150mm
二、工件类别

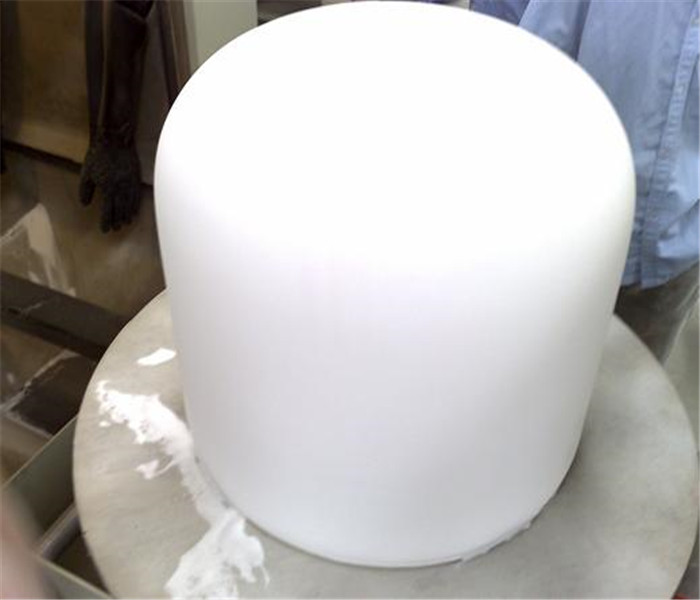

1、 模具
2、 工件尺寸为:Φ1200mm,高度为300mm
3、 上表面喷砂。
三、喷砂介质
喷砂介质: 刚玉、类。
四、主要技术参数
1、 喷枪为加压喷枪,设置1支喷枪,喷枪口径为φ8mm,喷咀材质为碳化硼。
2、 台车进出速度按人工操作情况而定。
3、 喷枪工作压力可在4~7bar内由调压阀自由调节。
4、 喷射距离L=0~350mm。
5、 砂粒使用:循环使用。
五、生产效率
1、 以客户工件特征及喷砂效果而定。
六、喷砂加工方式
工人操作控制系统和装卸工件,工件表面喷砂由工人手动完成。
加工顺序如下:
1、 喷砂时,合上电源开关,风机运行;
2、 把台车拉出机舱外;
3、 工人装载工件;
4、 将台车推入机舱内;启动喷砂开关和转动开关,手持喷枪对工件上表面及工件圆周面进行喷砂加工;
5、 加工完毕,吹净枪对工件进行吹净处理;
6、 吹净完毕,将台车拉出机舱外,进行下一轮工件循环。

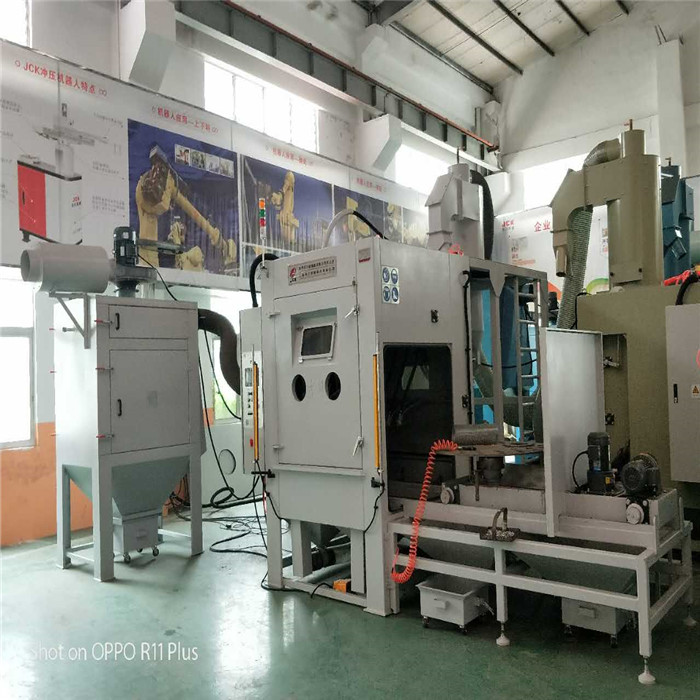

七、喷砂机主要结构(见设计方案图)
1、 主机外壳:
采用3mm厚钢板焊接而成,内表外面喷漆。内部贴3MM 胶皮
机舱下部有过滤网防止大的杂物和工件掉入砂料中。
在吹净舱内设有吹净气枪,吹净残留在工件上的砂尘。
在机舱工件进出处设置舱门,由手动开启。
主机尺寸:1500×1500×2250mm,机舱门尺寸为1250*900mm.
配工人操作平台1付。
喷枪采用普压碳化硼喷枪1只,枪嘴8mm,配备手动吹砂枪1只。照明灯150W*1盏。
2、旋风分离器
旋风分离器外形尺寸:Ф400 mm。
旋风分离器主要由分离器、过滤网等组成。
分离器壳体采用优质低碳钢板焊接而成,内外表面喷漆处理。
3、自动台车
本机配置自动台车装置。
推车推进机构由台车架、主轴,滚轮、轴承,驱动电机等组成。
推车架由角钢等焊接而成,上置推车导轨,推车架为推车提供进出机舱的空间,为保证砂料不散落在机舱外部,并保持车间的整洁,推车架底部有积砂斗,定期清理即可。
推车由车体、轴承、车轮等组成,人工推动,模具放上后即可推入机舱,进行喷砂加工。
4、除尘系统:
本机配置一台滤芯除尘器,内置4个滤芯,机体尺寸(含风机)为1000X1150X2300mm。废气排放可达国家环保排放标准(GB-/T16157-1996)。排放浓度≤ 120mg/m3。
1) 机体由2mm优质低碳钢板焊接而成,内外表面喷漆处理。
2) 外形尺寸:1000X1000X2300mm;
3) 高压离心风机,功率为:2.5KW;
4) 集尘斗由2mm低碳钢板焊接而成,内外表面喷漆处理。
5) 风管由专用塑胶管。
6) 清灰方式: 脉冲清灰。
4、 能源配置及消耗
1) 风机1台:功率2.2kw;
2) 工件旋转功率为0.75KW
3) 台车进出功率0.75KW
4) 照明及控制电路功率约0.2kw;
5) 机器总功率:除空压机外约4kw。
6) 压缩空气:要求客户提供单支喷枪流量约1-2m3/min压力为5~7bar的干燥洁净压缩空气
5、 保修期
本机免费保修一年本机除易损件外,免费保修一年《按八小时/天计算》(视保养情况而决定使用寿命的长短)
易损件清单
序 号 | 名 称 | 数量 | 备注 |
1 | 喷枪 | 1套 | |
2 | 喷砂管 | 3米 | |
3 | 滤芯 | 4个 | |
4 | 视窗玻璃 | 1块 | |
5 | 回砂管 | 2.5*2米 | |
6 | 喷砂手套 | 1双 | |
7 | 胶皮 | 10平方 | |
8 | 防暴灯 | 1盏 | |
9 | 分离器 | 1套 | |
