环保型气力回收喷砂房一般结构示意图
1. 工件基本条件描述
1.1工件的结构类型:汽车罐休
1.2工件的材质:碳钢
1.3工件的外型尺寸: 12*3.3*3.3 米(L*W*H)
1.4工件重量:<20吨
1.5工件外观状况:工件表面带少量油污/工件表面干燥无油污
(注:喷砂作业前必须将工件表面除油清除且工件表面干燥,否则磨料在循环过程中会凝结成团块堵塞管路,造成下砂不畅等异常状况)
2.工件的表面清理要求
2.1清理部位要求:汽车罐休的外表面
2.2清理等级要求: Sa2.5(GB8923-88)
2.3清理效率要求: 15m2/h(单支枪)
3.使用磨料范围: 钢砂G40-G16(直径0.4-1.2mm,或相同大小的其堂常规磨料)
二.设计原则
本次喷砂(丸)房项目的设计遵循下述原则:
1. 严格执行国家相关行业标准及通用技术规范;
2. 选用的技术均为成熟可靠的技术,并已成功运用,不含任何试验的成分;
3. 设计满足客户实际生产工艺需求;
4. 结合我公司多年专业经验及工件本身的结构特性,本着以满足用户需求为宗旨,以设备稳定性、安全性、环保性、节能为重点进行设计制作;
5.以人为本,充分从操作工人及维修人员实际操作角度出发,综合考虑设备的稳定性及维修维护的便捷性。
三.设计所依据的国家标准或行业标准
1. JB/T8355-96 《抛喷丸设备通用技术条件》
2. GB/T522611-96 《工业机械电气设备通用技术条件》
3. GB/T4709-2000 《钢质压力容器焊接工艺评定》
4. GB150-1998 《压力容器安全技术检查规程》
5. GB1644-91 《铸造机械通用技术要求》
6. GB2894 《安全标准》
7. GB12801-1991 《生产过程中安全卫生要求总则》
8. GB/13567-2 《通用设备安全防护标准》
9. GB12265-90 《机械防护安全距离》
10.GB/T13288-1991 《涂装前钢材表面粗糙度的评定》
11.GB8923-1988 《涂装前钢材表面锈蚀等记和除锈等级》
12.GB7693-87 《涂装作业安全规程涂漆前处理工艺通风净化》
13.GB7692-87 《涂装作业安全规章涂漆前处理工艺安全》
14.GB/12348-90 《工业企业界的噪声标准》
15.GB16297-1996 《大气污染物综合排放标准》
16.GB103328-10333-89 《车间空气粉尘卫生标准》
17.GB7932-1987 《气动系统通用技术条件》
18.GB/T6988-1997 《电器应用文件的编制第一部分一般要求》
19.GB50171-1992 《电器装置工程盘、柜及施工验收规范》
20.GB50034-1992 《工业企业照明设计标准》
21.GB50054-95 《低压配电设计规范》
四.房体项目工程范围
1.设备名称:环保型气力回收喷砂(丸)房
2.数量:一套
3.供货方按《技术协议》的要求在设备采购方使用现场提交合格的产品。
4.工程内容包括:
4.1 设备供货范围:
设备包括:主机、喷砂室体、蜂窝式吸砂地板、砂尘分选器、储料仓、
防护系统、工件输送台车、照明系统、除尘系统、控制系统等。
4.2 伴随服务:
服务包括:技术资料、安装、调试、现场试运行、技术支持、技
术协助、技术培训等直至交付使用和验收后的售后跟踪服务。
五.房体主要技术参数
序号 | 项 目 | 技 术 指 标 | |

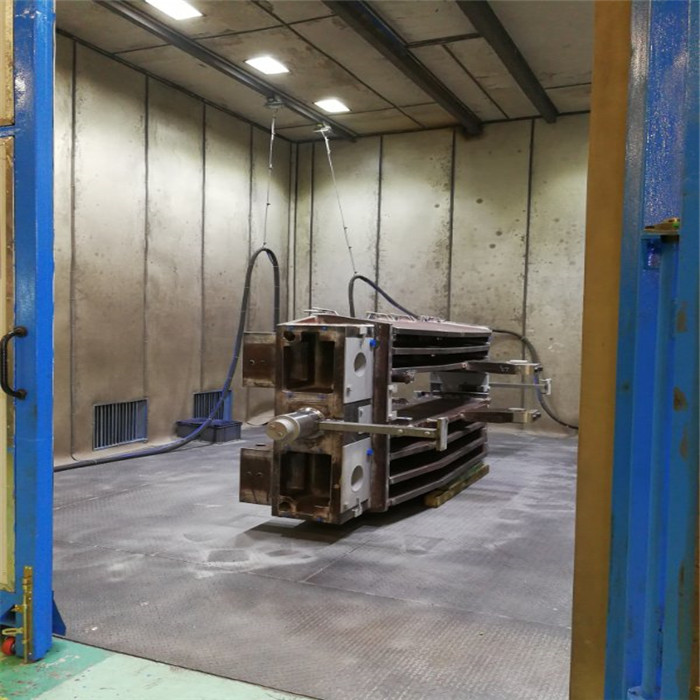

1 | 喷砂房工作尺寸(m) | 15(L)* 6(W)*5(H) | |
大门尺寸(m)/数量 | 4 (W)* 4.2(H) | ||
大门开启方式 | 手动平开式 | ||
2 压送式配置 |

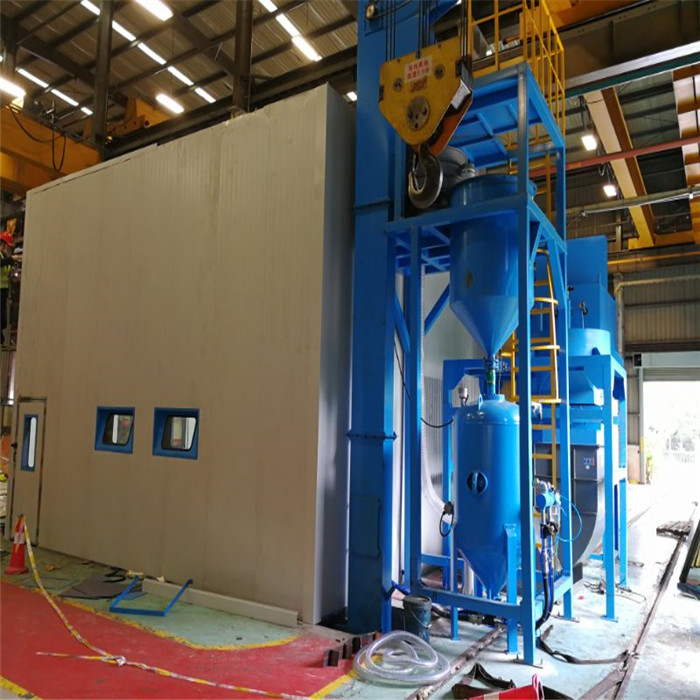

喷砂机主机 型号: JCK-901-2R |
1台 | |
喷砂罐直径 | 900mm | ||
喷砂罐容积 | 0.6m3 | ||
磨料装载量 | 钢砂:4200kg(G40) | ||
综刚:2000kg(26目) | |||
喷枪数量(标准配置) | 2把 | ||
喷嘴直径 | 10mm | ||
单枪清理速度 | 15-25m2/h | ||
单枪标准出砂量 (喷砂工作气压0.58MPa) |
1800kg/h(钢砂类) 600kg/h(刚玉类) |
||
单枪耗气量 | 6.1m3/min | ||
3 |
砂料种类及粒度使用 范围 |
钢砂G40-G16(直径0.4-1.2mm) 刚玉类26-46目 |
|
4 | 工件输送台车(L4*W4M) | 2部(一部带动力,另一部不带动力) | |
5 | 表面清理等级 | 参考Sa2.5-3(GB8923-88) | |
6 | 表面粗糙度 | um(按工艺要求执行) | |
7 |
照明系统 | ||
照明灯类型 | 菲利普防爆卤素灯管 | ||
照明灯数量 | 17盏 | ||
照明灯功率 | 17*400W=6800W | ||
8 | 砂尘分离器(标准型旋风) | (可选配高精度机械筛分机) | |
砂尘分离方式 | 两级分离 | ||
分离粒度 | 无级可调 | ||
分离量 | 4T/h | ||
9 |

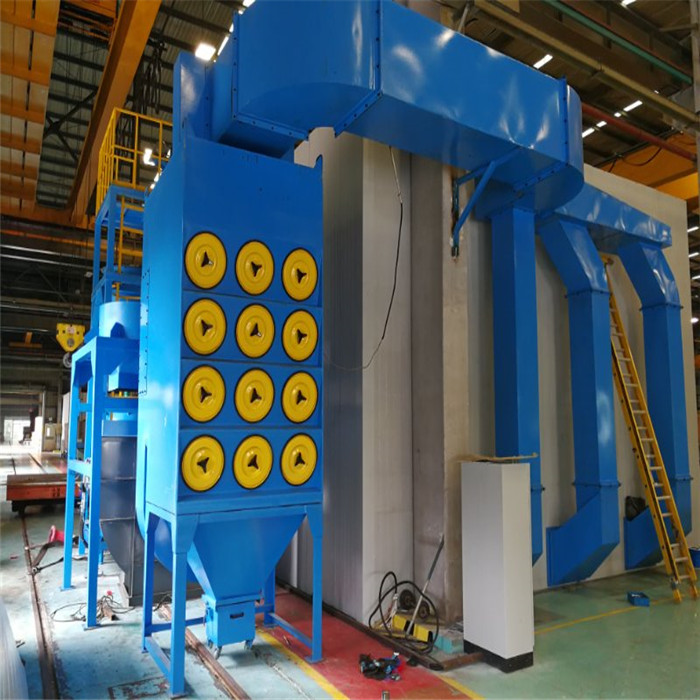

室体除尘系统 | ||
处理风量 | 20000-32000m3/h | ||
过滤风速 | 0.4-0.8m/min | ||
过滤方式 | 滤筒过滤 | ||
清灰方式 | 脉冲反吹 | ||
清灰耗气量 | 1m3/min | ||
除尘效率 | 99.99% | ||
功率 | 22Kw | ||
10 |
砂料回收系统 | ||
处理风量 | 6600m3/h左右 | ||
过滤方式 | 滤筒过滤 | ||
功率 | 30Kw | ||
11 |
空调式喷砂头盔(套) | 2 | |
专用喷砂服(套) | 2 | ||
空气压力(MPa) | 0.4—0.7 | ||
温度调节范围(℃) | 10--40 | ||
12 | 粉尘排放量 | <120mg/m3 | |
13 | 照明度 | ≥400Lux |
