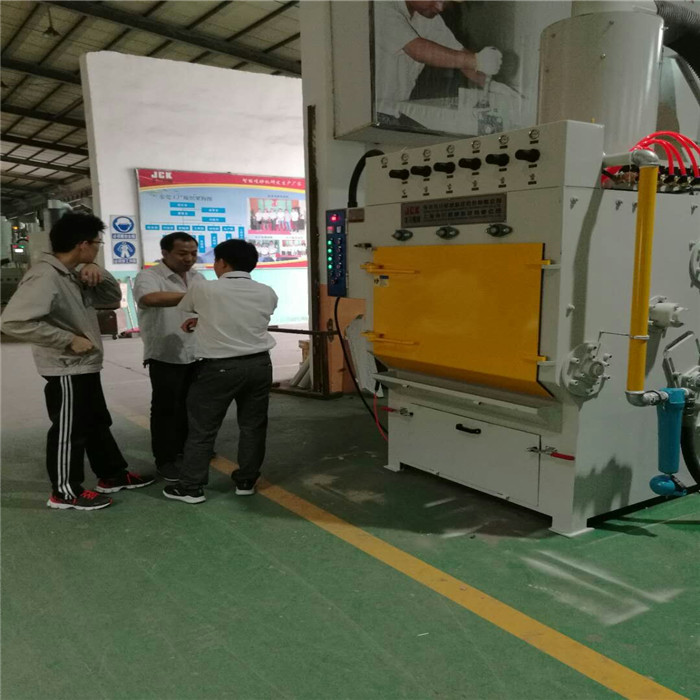

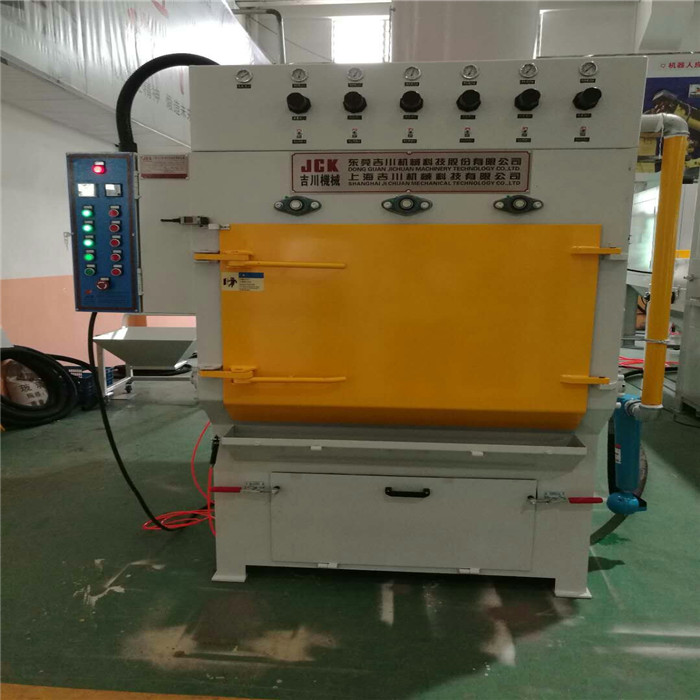

吉川6枪非标定制履带滚筒喷砂机介绍-山东喷砂机 青岛喷砂机
适用范围及加工效率
本机适用于轴，圆柱形管类工件的外表面喷砂加工，清除外表面的污垢、划痕及其它杂物，使表面达到亚光状态。同样可用于其它体积较小的锻铸件、焊接件、热处理件、冲压件及机加工件的外表面除锈、去氧化皮、表面光饰及获得均匀的磨砂面和增加表面附着力，或用于喷涂、电镀、油漆前的预处理工序。
二、工作环境及部分技术参数
1.           工作温度范围：-10^。C ^~ 45℃
2.     使用电压:380V±10%，频率:50HZ±2%
3.     工作时粉尘排放〈120mg/m³
4.     整机噪音〈95分贝
三、喷砂机主要结构
本机由主机、摆动机构、喷枪组、旋风分离器、除尘器及相应电气管路组件等组成。
（一）      主机
1)      该部分由喷砂室、工件运动装置、喷枪及喷枪摆动机构等组成。室体由3mm冷轧钢板焊接而成，内外表面喷塑，室体内壁衬有保护胶皮以保护箱体不被磨损。
2)      主机外形尺寸：1400（L）*1400（W）*1950（H）mm。
3)      工件运动装置采用链轮链条传送装置，通过滚轴的作用带动履带滚筒匀速旋转，而工件在滚筒内不断翻转，速度视工件喷砂效果可予调节。
4)      主机喷砂室门舱是采用气缸门，气动装置上下行程靠滑轮沿导轨将舱门实现上升和紧闭。
5)      滚筒尺寸为Φ780X1000mm，有效容积为120L左右（具体视工件大小及形状）
6)      主机履带滚筒装置履带厚度为20mm, 履带工作时松紧度由调节座来调节。
（二）摆动机构：
本机喷枪设置摆动机构，摆动机构由减速电机、偏心盘、连杆、摆杆等组成喷枪装在摆动杆上。
摆电机功率为0.75kw,电压为380v。
由摆动电机通过偏心盘带动摆轴带动喷枪架作往复摆动
（三）喷枪组：
喷砂舱内设置10支喷枪，分2组设置，每组设置5支喷枪；喷枪枪体采用铝合金制成，配&8mm口径优质耐磨碳化硼喷嘴，吸砂效率高，砂料流动顺畅，不堵管，喷射距离、角度和位置可根据产品喷砂要求进行调控。喷枪往复运动的速度可进行调节，以达到喷砂均匀和提高工效。
（四）      旋风分离器
本机的重要组成部分，机体采用3mm冷轧钢板，内外表面喷塑。可将再继续使用的磨料和粉尘分离，使除尘器只吸走粉尘，砂料循环使用，以降低磨料消耗和提高功效。分离器易磨损部位配有活动挡板，分离器磨损严重后，可自行更换，操作简单方便。
外形尺寸：Φ500x1100mm。安装于主机室顶部。
（五）      除尘箱
本机配置一台布袋式除尘器。除尘器由除尘箱、布袋、振动机构、离心风机、集尘斗车、机体、风管、风管弯头等组成。
1）          机体由2mm优质低碳钢板焊接而成，内外表面喷漆处理。
2）          外形尺寸：1300x1300x2200mm。

3）          离心风机4-72型，A式传动，功率为：5.5KW, 转速：2900r/min,        全压：1606Pa;
4）          集尘斗车由2mm优质低碳钢板焊接而成，内外表面喷漆处理。
5）          外形尺寸：450X450X300mm；
6）          风管由专用塑胶管;
7）          清灰方式:  振动清灰;
8）          布袋数量：64个.
