青岛喷砂机设备青岛喷砂房适用于变压器壳体钢管钢结构件,大型不锈钢件的表...

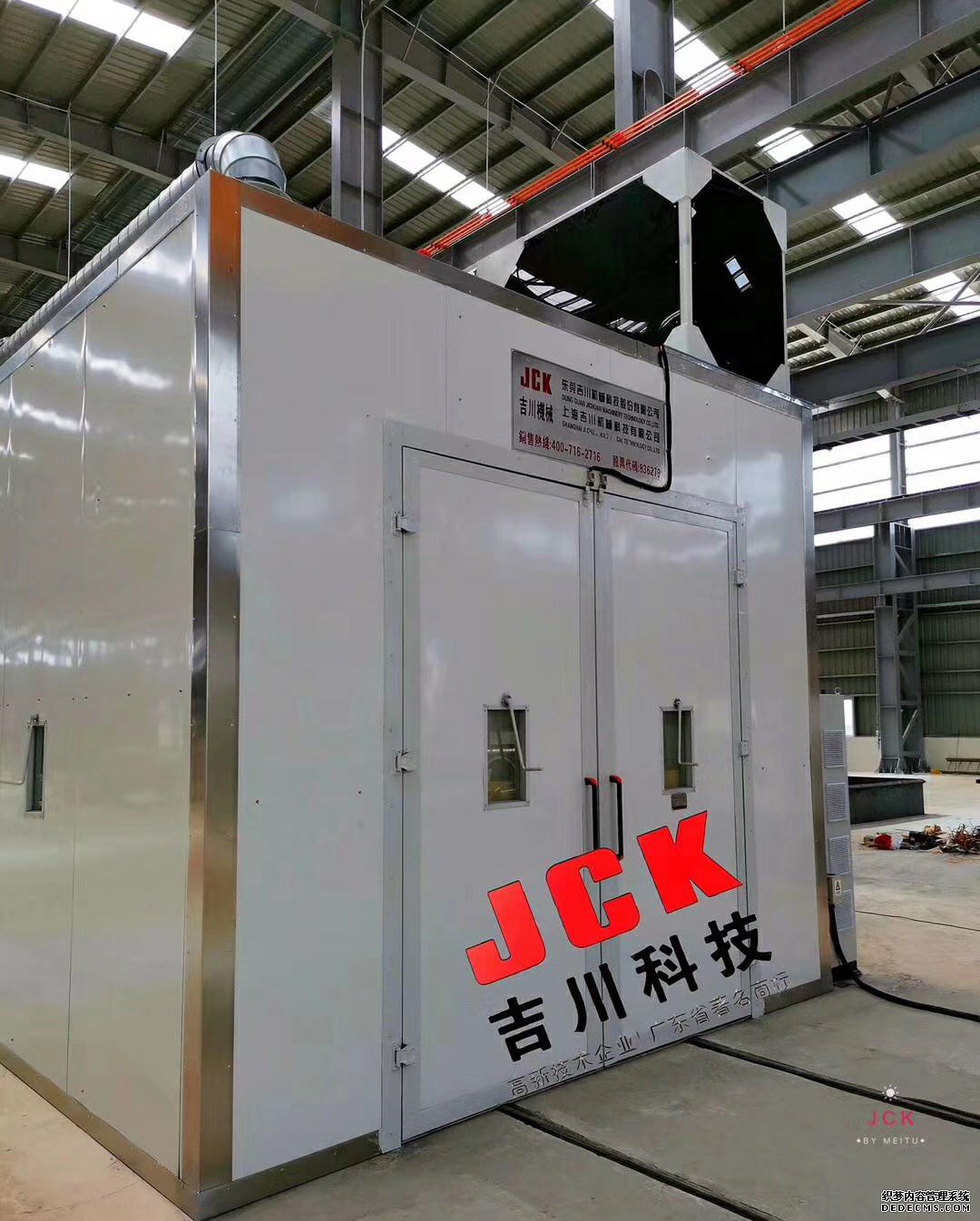

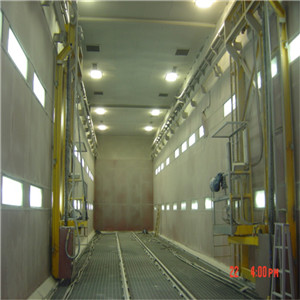

青岛喷砂机设备喷砂房喷砂室方案介绍
房体项目设计目标:针对焊接结构件、管类、板材等各类型工件的表面喷砂(丸)除锈清理。设备要求环保节能,工艺性能优良.工作运行稳定可靠,操作方便,具备可靠的安全保障措施,能满足长期高负荷喷砂作业的需要。
一.工件基本条件及表面处理工艺要求
根据贵公司对铸铝件产品的表面进行喷砂的要求和所提供的资料,以及我方多年的非标房体项目设计制作经验,推荐本项目的喷砂房选用:“环保型气力回收喷砂房”。
图1、环保型气力回收喷砂房一般结构示意图
序号 | 项 目 | 技 术 指 标 | |
1 | 喷砂房工作尺寸(m) | 6(L)* 5 (W)*4 (H) | |
大门尺寸(m)/数量 | 1250(W)*2500 (H)/ 2 扇 | ||
大门开启方式 | 手动平开式 | ||
2 |
喷砂机主机 型号: JCK-9001-2R |
1台 | |
喷砂罐直径 | 900mm | ||
喷砂罐容积 | 0.6m3 | ||
磨料装载量 | 钢砂: 2000 kg | ||
刚玉: 600 kg | |||
喷枪数量(标准配置) | 2把 | ||
喷嘴直径 | 10mm | ||
单枪清理速度 | 15-25m2/h | ||
单枪标准出砂量 (喷砂工作气压0.58MPa) |
1800kg/h(钢砂类) 600kg/h(刚玉类) |
||
单枪耗气量 | 6.1m3/min | ||
3 |
砂料种类及粒度使用 范围 |
钢砂G40-G16(直径0.4-1.2mm) 钢丸S170-S460(直径0.4-1.2mm) 刚玉类16-46目 |
|
4 | 工件输送台车 | 无 | |
5 | 表面清理等级 | Sa2.5-3(GB8923-88) | |
6 | 表面粗糙度 | 30-50um(按工艺要求执行) | |
7 |
照明系统 | ||
照明灯类型 | 菲利普防爆卤素灯管 | ||
照明灯数量 | 4盏 | ||
照明灯功率 | 6*400W= 2400W | ||
8 | 砂尘分离器(标准型旋风) | 如分离精度要求高可特别提出 | |
砂尘分离方式 | 两级分离 | ||
分离粒度 | 无级可调 | ||
分离量 | 10T/h | ||
9 |
砂料回收系统 | ||
处理风量 | 8700 m3/h | ||
过滤方式 | 滤筒过滤 | ||
功率 | 18.5Kw | ||
10 |
除尘系统 | ||
处理风量 | 10000m3/h | ||
过滤风速 | 0.4-0.8m/min | ||
过滤方式 | 滤筒过滤 | ||
清灰方式 | 脉冲反吹 | ||
清灰耗气量 | 1m3/min | ||
除尘效率 | 99.99% | ||
功率 | 22Kw | ||
11 |
空调式喷砂头盔(套) | 2套 | |
专用喷砂服(套) | 2套 | ||
空气压力(MPa) | 0.4—0.7 | ||
温度调节范围(℃) | 10--40 | ||
12 | 粉尘排放量 | <80mg/m3 | |
13 | 噪音 | <85分贝 | |
14 | 照明度 | ≥300Lux |
