项目说明:

吉林喷砂机设备 环保喷砂机

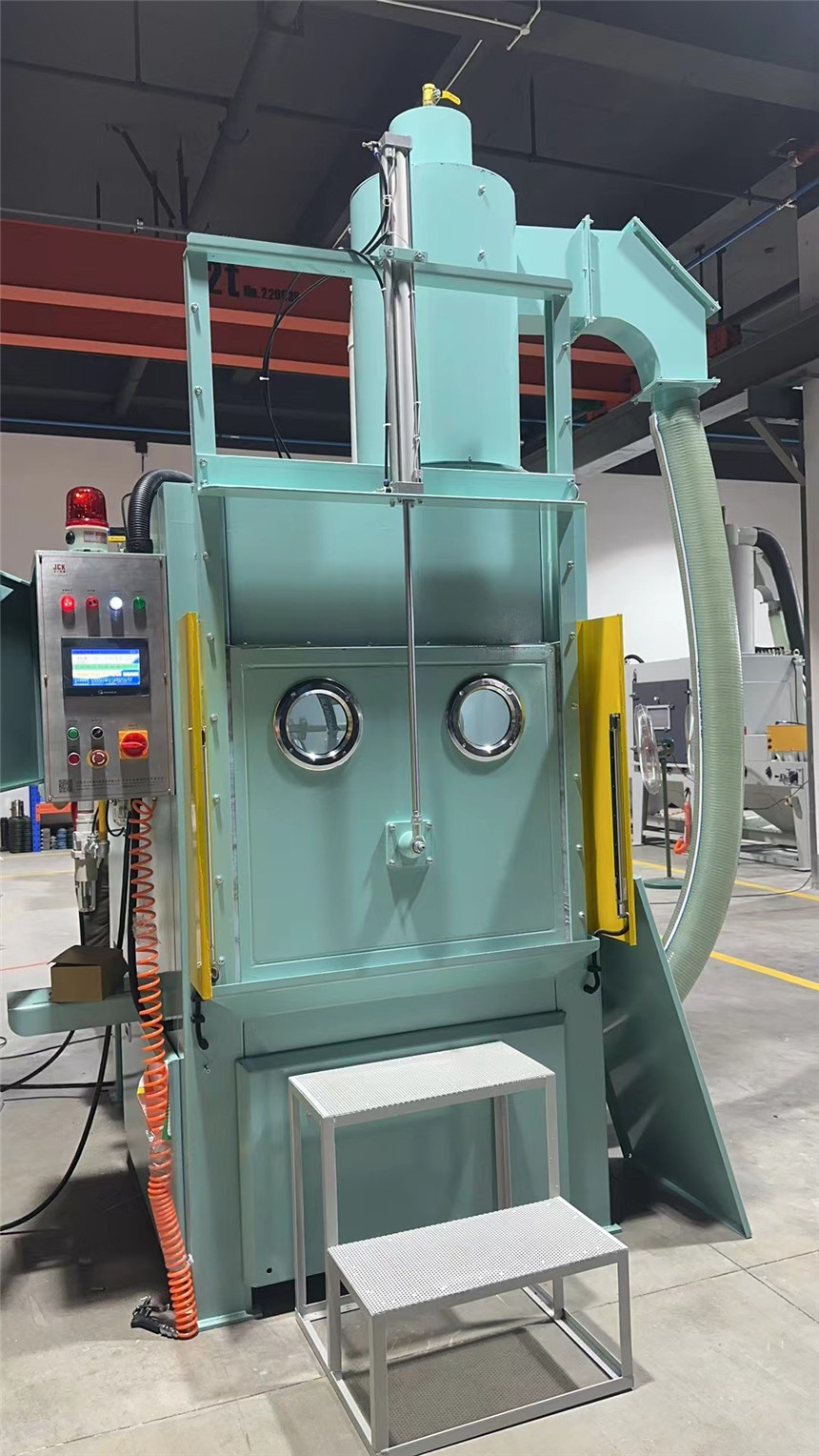

吉林长春单工位自动喷砂机设备厂家

本设备为内循环舱式输送式喷砂机，工件转动采用变频调速，配置专业的旋风分离器，可实现磨料与粉尘的有效分离，保证产品加工的高质高效，同时最大限度节省磨料的消耗，独立的抽风除尘系统，能有效地清理室体散布的粉尘，防止粉尘污染。
本机适用于盘类产品内外表面喷砂加工。


• 工作环境及部分技术参数

1. 工作温度范围：-10^。C ^~ 45℃
2. 使用电压:380V±10%，频率:50HZ±2%
3. 工作时粉尘排放〈120mg
4. 整机噪音〈85分贝
5. 磨料类型： 60#玻璃珠

• 加工方法
  1. 开启压缩空气，加入合格的砂料；
  2. 接通断路器电源，打开电源开关，电源指示灯亮；
  3. 根据工件的大小和加工工艺要求调整喷枪的位置、触摸屏内设定好喷砂加工时间。
  4. 将触摸屏自动/手动档置于自动档位，点击风机按钮；
  5. 再点击自动按钮，机器即按设定程序工作。其工作动作顺序为：喷砂开始，定时器开始计时；设定值到，喷砂停止，辅助延时器工作；由操作工人把工件取下并装上未加工的人件，一个循环完成。
• 喷砂机主要结构

喷砂机主要由以下几个部分组成：
4.1机器主体
喷砂主机采用3mm冷轧钢板焊接而成，内外表喷漆，外形尺寸：1000(L)×1100(W)×2600(H)mm。
4.2转盘系统：
    由转动电机0.4KW（带变频调速）、小转盘、B型皮带轮、传动V带等组成；
4.3喷枪机构
喷枪数量：5支。喷嘴材质：碳化硼、喷嘴直径：Φ8mm,5支自动喷枪摆动对转盘上工件喷砂。摆动电机功率: 0.4kw，传动比为1:20

4.4上旋风分离器
采用3mm冷轧钢板焊接结构。可将再继续使用的磨料和粉尘分离，使除尘器只吸走粉尘，砂料循环使用，以降低磨料消耗和提高功率;分离器直径Φ500。
4.5除尘器
A、结构型式:布袋式除尘器，风机电机：3kw
设置除尘布袋：36只Φ130*1020滤布袋
外形尺寸：1200(L) ×1200(W) ×2300(H)mm

4.6压缩空气系统（用户自配）
压缩空气进入本机后，由压力调节器调节压力（1~7bar），并装有压力表显示其数值（要求用户提供压力7bar以上，流量约6m³/min的干燥压缩空气）。
4.7电气系统
抽风电机功率：3kw；
摆动电机功率: 0.4kw，传动比为1:20
工件旋转电机功率：0.4kw，传动比为1:60，三相交流电机带变频调速装置；
总功率约为5kw。

• 保修期为壹年，易损件除外，随机附使用说明书及质保书。
