项目说明:

工程机械液压阀多路阀喷丸机喷砂机

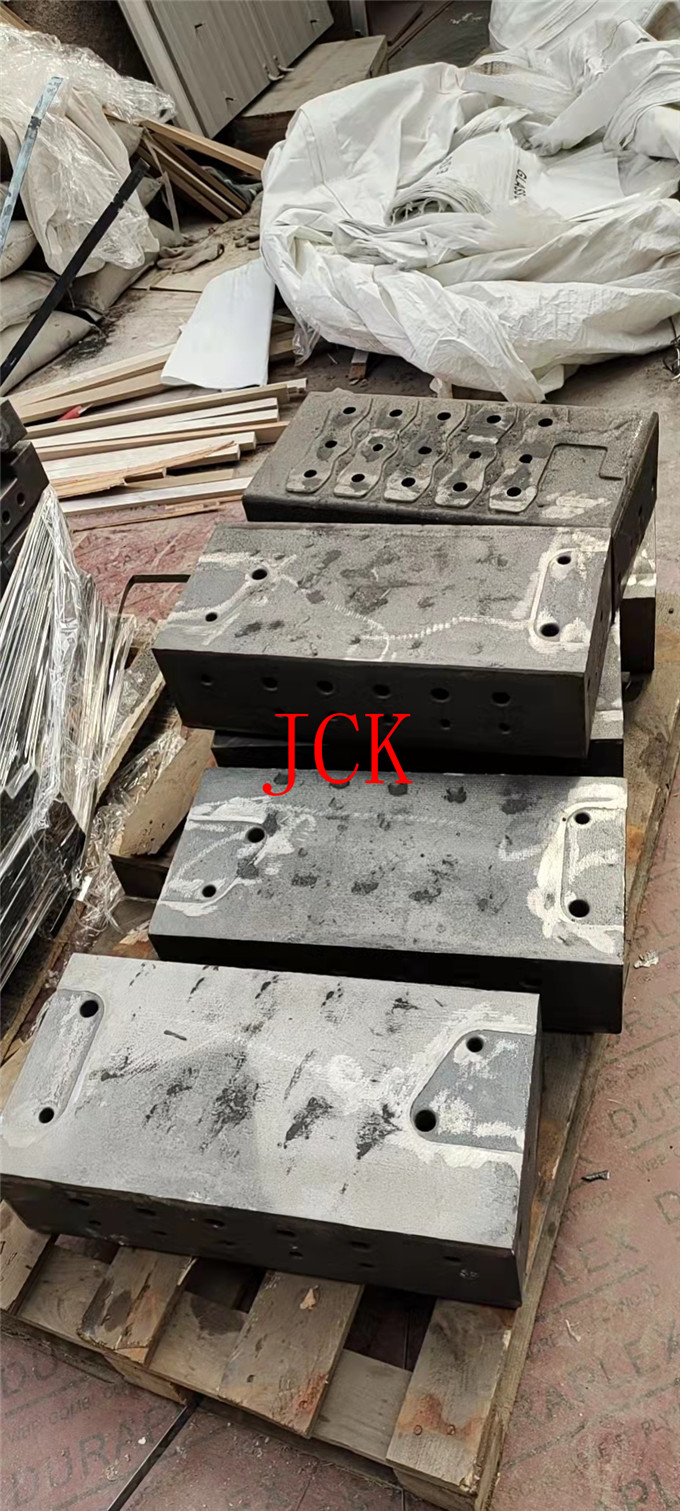

工程挖掘机多路液压阀手动喷砂机 自动喷砂机 机器人喷砂机喷丸机清理内腔氧化皮，毛刺杂质。

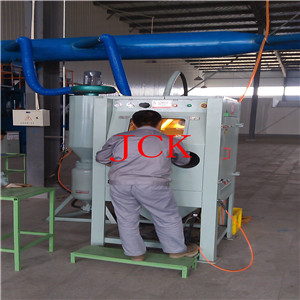

液压阀多路阀内腔喷丸机介绍：
设备要求
5.1.1.  砂料循环使用；喷砂机结构合理。
5.1.2.  运输工件的推车手动运行。
5.1.3.  观察窗配备安全钢化玻璃以保护操作者的安全。
5.1.4.  转台通过脚开关和容易接触的弹性手孔操作。
5.1.5.  废气排放可达国家环保废气排放可达国家环保废气排放可达国家和地方最新环保排放标准。
5.1.6.  主要技术参数
   外 形 尺寸：1000mm（L）*1600mm（W）*1885mm（H）
   工作舱尺寸：1000mm（L）* 1000mm（W）*800mm（H）
   电      源：380V，50HZ
   重      量：400KG
   机器照明灯：220V，13W泛光节能灯。
喷咀：直径8mm 进口碳化硼喷咀
   压缩空气源：压力2-8bar(kg/cm²);
             流量2m³/min干燥的清洁及压缩空气。
除尘电机：380V ，50HZ ，2.2kW
除尘方式：脉冲滤芯方式
分离器风量：8.5m³/min
5.2电控系统
电气系统由压力表、调压阀、电磁阀、控制箱相应的电气管路及控制组件等组成。
3.3.1
3.3.2
5.3除尘系统
 需配置一台滤芯除尘器，内置2个滤芯。废气排放可达国家和地方最新环保排放标准。
5.3.1. 机体由2mm优质低碳钢板焊接而成，内外表面喷漆处理。
5.3.2. 高压离心风机，功率为：3KW；
5.3.3. 风管由专用塑胶管。
5.4  旋风分离器
5.4.1.旋风分离器外形尺寸：Ф400mm。
5.4.2.旋风分离器主要由分离器、过滤网等组成。
5.4.3.分离器壳体采用优质低碳钢板焊接而成，内外表面喷漆处理。
5.5 能源配置及消耗
5.5.1. 风机1台：功率3kw；转照明及控制电路：功率约0.2kw；
5.5.2. 机器总功率：除空压机外约3.4kw。
5.5.3. 压缩空气：要求客户提供单支喷枪流量大于等于2m³/min压力为5-7bar的干燥洁净压缩空气
5.7主要零部件供货厂家

序号	外购件名称	品牌	产地
1	风机	九州惠普	中国广州
2	调压阀	亚德客	台湾
3	过滤器	亚德客	台湾
4	电磁阀	亚德客	台湾
5	接近开关	欧姆龙	日本
6	滤芯	唐纳森	中国
7	脉冲电磁阀	SNS	台湾

5.8 安全、防护与环保
3.3.
5.8.1.  设备操作简便、安全，运行可靠、稳定，调整、维护方便，运动部件应有安全防护装置，符合安全、能源、环保和人机工程等相关国家标准要求。
5.8.2.  设备所选用的电气、机械、气动等系统应选用最新的适用系统（保证使用期限内的可靠运行并能及时得到维修配件的供应）。

6  设计确认

6.1卖方的设计图纸必须经买方会签认可后方可投产，会签图纸在合同签订后一周之内进行，卖方根据项目计划提前1周通知买方。

7 交货期与地点

自合同签定生效日起1个月内。

8 设备验收与安装调试

项目验收分两个阶段进行，第一阶段为预验收。此阶段以零部件制造、装配的符合性为标准，买方确定卖方是否按照合同完成设备的制造，一般在设备交货前期完成。第二阶段为终验收，此阶段以单台设备和安装调试的协调要求的检
